電子萬能試驗機是專門針對高等院校、科研院所而設計的新一代雙空間微機控制電子萬能試驗機，具有外形美觀、操作方便、性能穩定、可靠性高等優點。電子萬能試驗機由主機和測力系統由兩部分組成，兩者通過高壓軟管接頭。關于電子萬能試驗機的結構組成及操作步驟你了解嗎?下面就請跟隨我一起來看看吧。

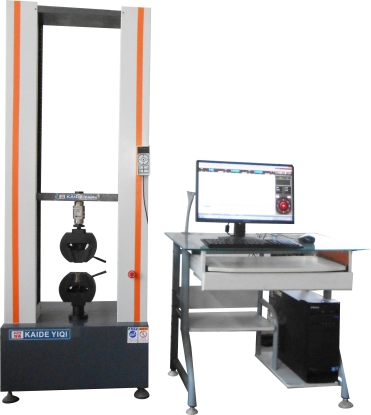

一、電子萬能試驗機的結構組成

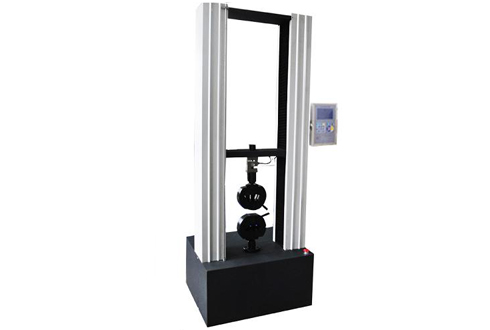

1 、電子萬能試驗機主機

主要有底座、工作臺、立柱、絲杠、移動橫梁以及上橫梁組成。其中移動橫梁上部安裝有下鉗口,下部安裝有上壓力板,上橫梁下部安裝有上鉗口，工作臺、上橫梁通過兩根立柱連接,構成一剛性框架。

工作臺與活塞連接,隨著活塞一起上下移動。移動橫梁通過傳動螺母連接在絲杠上，隨著絲杠的轉動而作上下運動。絲杠的驅動機構由驅動電機、鏈輪、鏈條組成。驅動電機通過鏈條傳動使兩根絲杠同步轉動。

由高壓油泵向油缸內供油使活塞上升，帶動工作臺向上運動，從而進行試樣的拉伸、剪切試驗和抗壓試驗。拉伸和剪切試驗在移動橫梁和上橫梁之間進行，抗壓試驗在工作臺和移動橫梁之間進行。

2、電子萬能試驗機送油閥

送油閥是一個分路式流量調節閥，它由一個可變節流器和一個定差減壓閥并聯組成。

3、回油緩沖閥

回油緩沖閥由一個卸荷開關和一個回油節流閥組成，其目的是卸除載荷及使工作油缸油壓迅速下降。

4、電子萬能試驗機液壓系統原理

油箱內的油被吸入油泵，經油泵出油管送至送油閥，當送油閥門完全關閉時，油壓升高,直至將定差減壓閥打開，壓力油經電磁閥進入夾緊油缸，控制上下鉗口的夾緊與松開。當送油閥打開時，壓力油送入工作油缸內，可使油缸內的活塞升起。當工作油缸負荷突然消失時(打開回油閥或試樣斷裂)，工作油缸立即卸荷。

5、電子萬能試驗機測力系統

所有控制運算及狀態設置均由計算機軟件完成。該軟件集成了水泥，砂漿，磚塊，混凝土等的抗壓試驗，以及混凝土抗折的試驗，是一個五合一的軟件。能夠?qū)崟r記錄力——時間，加載速度——時間，變形——時間，力——變形，位移——時間，力——位移試驗曲線?？墒请S時切換觀察，任意放大縮小，實時高速采樣;自動判斷破型，自動記錄保存試驗數據和試驗曲線;試驗數據采用數據庫管理模式，能夠?qū)崟r的察看數據庫記錄;試驗結束時自動的計算彈性模量、屈服強度等。

二、電子萬能試驗機的操作步驟

1、開電腦顯示器電源，開控制器電源，開主機電源;

2、鼠標點擊 SANS Power Test 圖標，進入聯機參數界面，設定傳感器，點 擊聯機按鈕，進入 SANS Power Test-DOOC 界面;

3、點擊右側上下按鍵或拖動速度標尺使橫梁上下移動至和適位置;

4、根據試樣形式裝上相應夾頭;

5、設定試驗方案和試驗參數;

6、電子萬能試驗機傳感器初值置零;

7、安裝試樣及傳感器;

8、點擊開始試驗按鈕，開始試驗，試驗結束自動停止;

9、安裝下一根試樣，重復步驟

8，直到所有試樣全部試驗結束;

10、電子萬能試驗機打印試驗報告;

11、關主機，關控制器電源，關電腦顯示器電源;

12、清理試驗現場。

看到這里，你對電子萬能試驗機的結構組成及操作步驟你了解嗎?還有疑問嗎，如果你想獲取更多試驗機資訊，歡迎關注本站。
